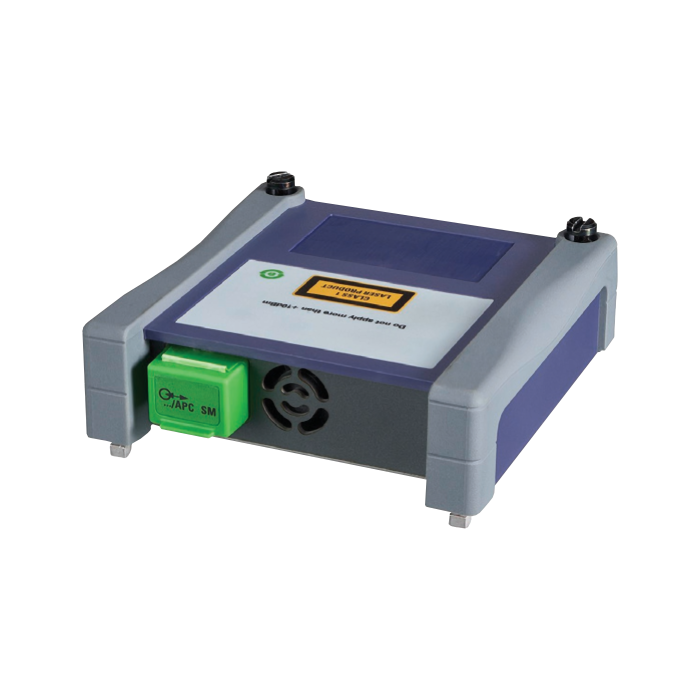

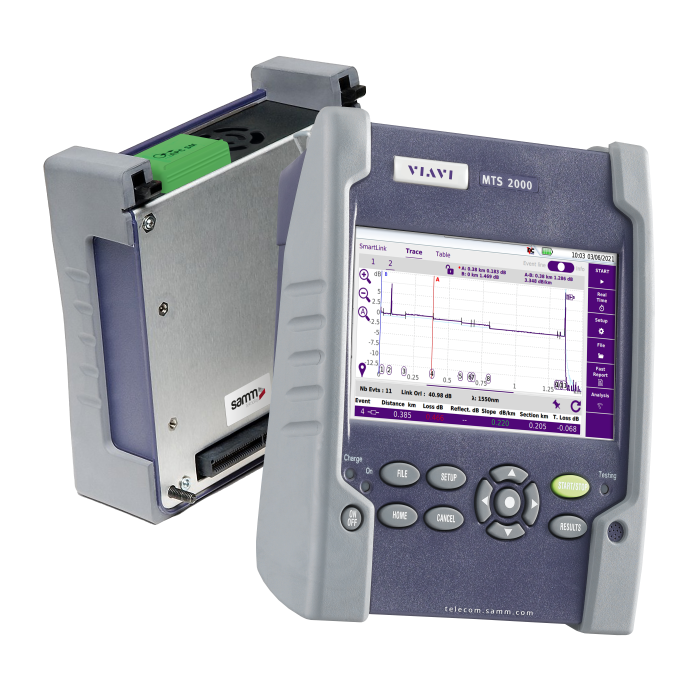

4126A Single Mode OTDR modülü, hızlı alım süresi, keskin çözünürlüğü ve 1310/1550/1625 ila 1650 nm arasındaki 46dB dinamik aralığı sayesinde LAN/WAN kurulumu ve bakımı için ideal bir yardımcıdır. VIAVI MTS-2000, portatif modüler bir OTDR fiber optik test cihazıdır. MTS-2000, Single Mode test yeteneklerini (1310/1550/1625 veya 1650 nm dalga boyları) tek bir modülde birleştirerek, bu kiti Tesis/Kuruluş ağlarının yanı sıra kablosuz ana taşıyıcı altyapılarının test ihtiyaçlarını karşılamak için doğru araç haline getirir.

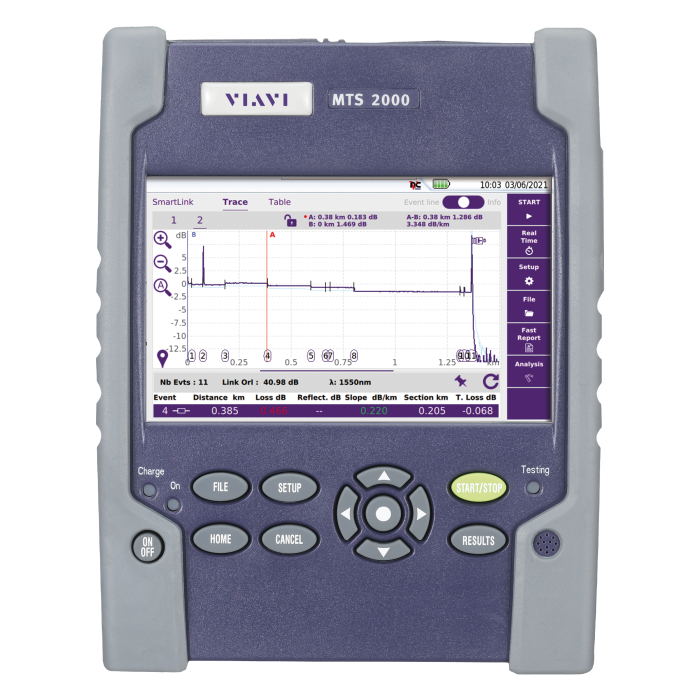

VIAVI MTS-2000 OTDR Test Cihazı

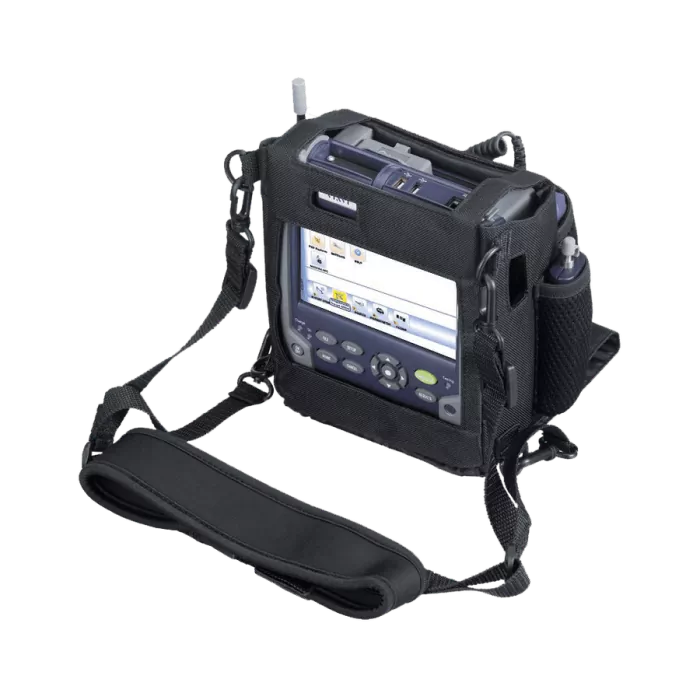

VIAVI MTS-2000 Fiber Optik Modüler OTDR Test Cihazı, 'Hands-free' çalışabilmeyi sağlayan taşıma çantası ile, tek tuşla test imkanı ve fiber konnektörün temiz/kirli olduğunu tespit eden fiber mikroskop aksesuarıyla, basit kullanım sağlayan ve birçok testi bir arada barındıran bir OTDR platformudur. VIAVI MTS-2000 Çoklu test ortamı. VIAVI MTS-2000 taşınabilir ve modüler bir fiber test aletidir. Bina, kampüs ve şehirsel FTTx uygulamalarında noktadan-noktaya veya noktadan-çok-noktaya (PON) yapılan fiber bağlantıların kurulumu, işletmeye alınması ve bakımı safhalarında ihtiyaç duyulan testleri gerçekleştirir.
VIAVI MTS-2000 4126A Özellikleri
- 46 dB'ye kadar dinamik aralık ve 256.000 veri toplama noktası
- Yeni nesil mimariler, 1x256'ya kadar bölme oranı ve dengesiz ve dizine alınmış ayırıcılar için PON için optimize edilmiştir
- 1310/1550/1625 veya 1650 nm ile çift/üç dalga boyu versiyonları
- Standart ve filtrelenmiş dalga boyları için tek test bağlantı noktası bağlantısı - daha hızlı, hatasız test, müşteri hizmetlerinin kesintiye uğramasını önler
- Test edilen tüm dalga boyları için birleştirilmiş raporlama, yönetilmesi gereken test sonuçlarının hacmini %50 azaltır
- Kötü başlatma koşullarını ve yanlış olay algılamayı önlemek için bağlantı noktası durum kontrolünü test edin
- Çeşitli ağ uygulamaları için uyarlanmış SLM uygulamasını destekler (FTTA, FTTH, Enterprise, Yüksek fiber sayılı kablolar)
- FiberComplete PRO uygulamaları için sahada yükseltilebilir - OTDR geri döngü, çift yönlü OTDR analizi (TrueBIDIR), yüksek fiber sayısı (MPO)
Birçok Uygulamalar ve Maksimum Esneklik
VIAVI MTS-2000 test cihazı, bağlantı denetimi, bağlantı kontrolü, kaynak kontrolü, ORL, OTDR, güç ölçer, PON seçimli güç ölçer ve CWDM optik spektrum analizörü gibi temel fiber analiz araçlarının tümünü destekler.
VIAVI T-BERD / MTS-2000 ile kullanılan uygulama modülleri T-BERD / MTS-4000 ile birlikte kullanılabilir ve iki ürün birlikte kullanılabilir.
Wifi, Bluetooth ve Ethernet ile Artan Verimlilik
VIAVI T-BERD / MTS-2000, uzaktan kumanda, veri, kurulum, yükleme, indirme ve raporlama ve aktarma gibi çeşitli iletişim yeteneklerine sahiptir. VIAVI MTS-2000, bir adet yüksek hızlı 1G Ethernet portuna, üç USB portuna ve isteğe bağlı WiFi ve Bluetooth ağ bağlantılarına sahiptir.

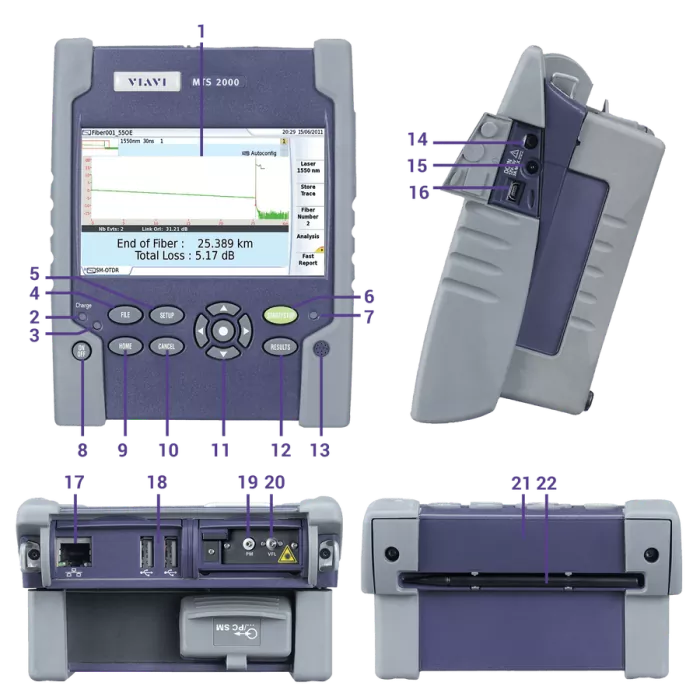

VIAVI MTS-2000 Detayları
- 5 inç dokunmatik ekran
- Şarj göstergesi
- Çalışma göstergesi
- Dosya menüsü
- Kurulum menüsü
- Başla dur
- Test göstergesi
- Açık kapalı
- Ana sayfa
- İptal etmek
- Yön ve doğrulama tuşları
- Sonuçlar sayfası
- Hoparlör
- Kulaklık girişi
- AC / DC girişi
- Slave mini USB bağlantı noktası
- RJ45 konektörü
- Ana USB girişi (2)
- Güç ölçer bağlantı noktası
- VFL veya konuşma seti bağlantı noktası
- WiFi ve Bluetooth seçenekleri
- Dokunmatik ekran için kalem
|
Multimode |
Singlemode+Multimode |
Singlemode |
Mödül Tipi |
MM OTDR |
QUAD OTDR |
LM OTDR |
MA OTDR |
MP OTDR |
Dalgaboyları |
850/1300 |
850/1300/1310/1550 |
1310/1550/1625/1650 |
1310/1550/1625/1650 |
1310/1490/1550/1625/1650 nm |
Dinamik Menzil |
27/25dB |
27/25/37/35dB |
34/32/32/30dB |
37/35/35/33dB |
42/40/40/40/40dB |
Ölü Olay Bölgesi (EDZ) |
0.8 m |
08 m MM / 0.9 m SM |
1 m |
0.9 m |
0.8 m |
Ölü Zayiflama Bölgesi (ADZ) |
4 m |
4 m |
4 m |
4 m |
4 m |
Uygulamalar |
- MM uygulamalar (Datacom/IT/Private Enterprises) |
- MM networks
- Kısa/Orta Mesafe SM uygulamaları
|
- Kısa/Orta Mesafe SM uygulamaları
- PON uygulamalarında 1/16 splitter öncesi veya sonrası testi
|
- Kısa/Orta Mesafe SM uygulamaları
- PON uygulamalarında 1/32 splitter öncesi veya sonrası testi
|
- Orta/Uzum Mesafe SM uygulamaları
- PON uygulamalarında 1/128 splitter öncesi veya sonrası testi
|
